Co2激光打標機分為射頻管和玻璃管，可見其使用的激光器材質不同。其中射頻管又叫金屬管激光器，主要是進口型，國產玻璃管激光器兩者區別明顯。由射頻管激光器或射頻管激光器組成的co2激光打標機質量更好，使用壽命更長。

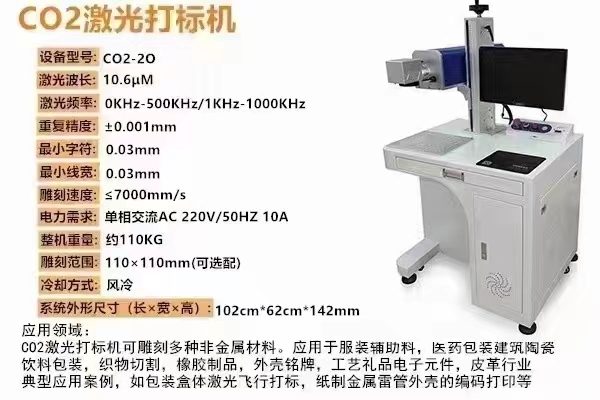

二氧化碳激光打標機
下面給大家介紹一下CO2激光打標機的以下部件:
1.CO2擴束器:可以擴大光束，壓縮發散角。一般有X3、X4、X6等倍數。應根據激光和振鏡的光斑選擇合適的擴束鏡。一般打標機選擇X4，也就是4倍擴束器就夠了。如果超過振鏡的光斑，多余的光束就不起作用。擴束器倍數=振鏡光斑/激光光斑的商就是擴束器。激光打標機使用的擴束器一般安裝在振鏡的頸部或與紅色合束器的三合一共架上。
二氧化碳光束擴展器
2.場鏡:也叫平場聚焦鏡、掃描透鏡和F-θ鏡(波長-直徑)。它主要用于將檢流計發出的光聚焦在一個平面上。購買時注意以下參數最為重要。考慮的主要技術參數是工作波長、入瞳、掃描范圍和聚焦光斑直徑。
二氧化碳場鏡
工作波長:主要取決于激光的波長，視場透鏡是在給定的激光波長下鍍膜的。如果在給定的波長范圍內不使用物鏡，物鏡將被激光燒壞。

入瞳:如果使用單片反射鏡，反射器放置在入瞳處，最大可用光束的直徑等于入瞳的直徑。

聚焦光斑直徑:對于入射激光束直徑D，場鏡焦距F，光束質量因子Q的掃描系統，聚焦光斑直徑d=13.5QF/D(mm)。因此，通過使用擴束器可以獲得更小的聚焦光斑。

掃描范圍:視場鏡頭能掃描的范圍越大，越受用戶歡迎。但是，如果掃描范圍增大，焦斑會變大，畸變也會增大。


另外，要擴大掃描范圍，場鏡的焦距和工作距離也要放大。工作距離的加長必然導致激光能量的損失。況且，聚焦光斑的直徑與焦距成正比，也就是說如果掃描范圍擴大，聚焦光斑的直徑也會相應放大，光斑聚集不夠精細，激光的功率密度會下降得很快(功率密度與光斑直徑的二次方成反比)，不利于加工。所以用戶要根據不同的加工區域選擇最合適的場鏡，或者備用幾個掃描范圍不同的場鏡。

3.檢流計:又稱掃描檢流計，標記頭，由兩個晶體片組成。它的作用是使激光轉動90度(利用反射原理)，用打標卡控制兩個水晶片擺動，將激光反射到不同的方向，使激光按照設定好的圖案雕刻出大面積的平面圖案。喇叭和檢流計賣的時候沒有標準電源，得自己買開關電源。在國內以恒福電源為主。
Co2激光打標機振鏡
4.紅光指示器:也叫紅光筆，用來指示光路，因為10.6微米的激光是不可見的，而紅光指示器的650納米光是可見的，650納米光與10.6微米光重合。把兩者結合起來，用紅光引導就知道激光指向哪里了。
Co2激光打標機紅色指示燈
5.合束透鏡:將紅燈指示器產生的紅光與激光合束的透鏡。
Co2激光打標機合束器
6.標識卡:常見的標識卡有金橙、三光、世紀桑尼、鐘偉興、臺省星城502B等。它們用于將計算機中繪制的字符和圖案轉換成模擬信號或數字信號，然后傳輸給檢流計。
Co2激光打標機打標卡
7.打標機柜(可根據用戶要求定制)。目前市場上有各種批量生產的櫥柜，一般都能滿足用戶的需求。如果定制，價格可能稍貴。
Co2激光打標機機柜
8.主開關電源:沒有這個還是可以用的。不是，主要包括打標卡電源、振鏡電源、冷水機反饋等。，都是和上面的激光電源分開的，也就是說你的供電機構需要重疊在二樓。下圖為標準打標機的總控電源。如果是CO2打標機的通用控制，需要在這個控制箱的基礎上進行改裝。
