威斯邁pcb激光打標機定位精度高顏色對比度高

熱搜關鍵詞： 視覺激光打標機 pcb激光打標機 紫外激光打標機 二氧化碳激光打標機 光纖激光打標機

  • 全自動PCB激光打標機
  • 全自動PCB激光打標機
  • 全自動PCB激光打標機

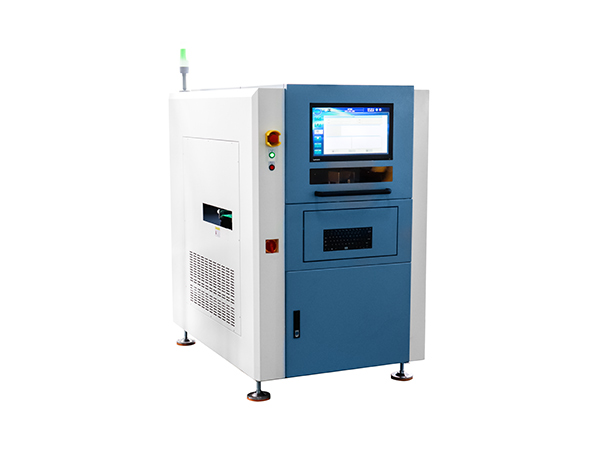

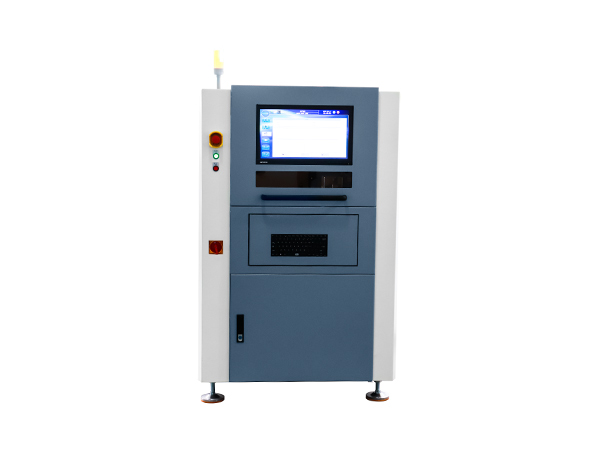

全自動PCB激光打標機

全自動PCB激光打標機

產品名稱：全自動PCB激光打標機；

刻印方式：單面/雙面；

設備寬度：430/725/1000/1200mm；
設備重量：350/480/650/850KG；
激光器品牌： Access/新銳/光波/IPG
在線咨詢

服務熱線：13584867938

產品優勢

Product advantages

PCB激光打標機的打標技術作為一種現代精密加工方法,與機器貼標,手工貼標，噴碼，印刷等傳統的加工方法相比,具有很大的優勢：

       1.采用激光做加工手段,與打標件之間沒有加工力的作用,具有無接觸的優點,保證了PCB或元件的無形變與破壞。同時,對材料的適應性較廣,可以 在多種材料的表面制作出非常精細的標記且耐久性非常好；

       2.激光的空間控制性和時間控制性很好,對打標對象的材質,形狀,尺寸和加工環境的自由度都很大,特別適用于自動化打標和特殊面打標。且加工 方式靈活,既可以適應實驗室式的單項設計的需要,也可以滿足工業化大批量生產的要求；

       3.激光刻劃精細,線條可以達到毫米到微米量級,采用激光標刻技術制作的標記仿造和更改都非常困難,對產品防偽極為重要；

       4.激光加工系統與FA工控技術相結合可構成高效自動化加工設備,可以打出各種文字,符號和圖案，易于用軟件設計標刻圖樣,更改標記內容,適應 現代化生產高效率,快節奏的要求；

       5.激光加工和傳統的貼標/噴碼相比，沒有污染源/耗材，是一種清潔無污染的高環保加工技術；

激光打標技術已被廣泛的應用于各行各業,為優質,高效,無污染和低成本的現代加工生產開辟了廣闊的前景。

產品視頻

Product video

視頻：pcb激光打標機視頻

效果展示

Product display

pcb激光打標機

圖：pcb激光打標機打樣展示

產線配置

production line configuration

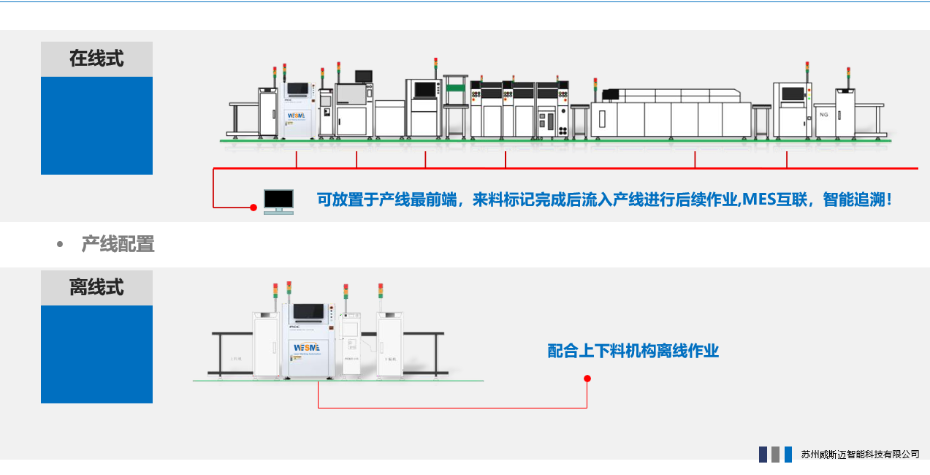

       PCB激光打標機配合生產線，可分為兩種方式：

     （1） 在線式：可放置于產線最前端，來料標記完成后流入產線進行后續作業，MES互聯，智能追溯

     （2） 離線式：配合上下料機，離線作業

84

產品結構

product mix
  • 翻板單元翻板單元
  • 雙頭單元雙頭單元
  • 底部讀碼單元底部讀碼單元
  • 同打同讀功能同打同讀功能
  • 雙軌單元雙軌單元
  • X板識別單元X板識別單元

產品功能

Product function

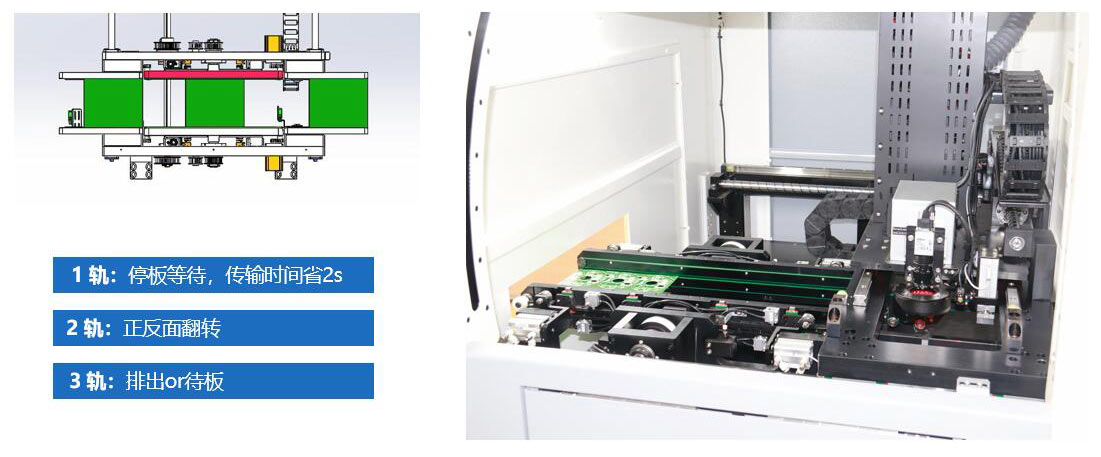

翻板功能：

       激光打標設備內部含有三軌設計：

      1軌：PCB板停板等待，傳輸?shù)臅r間可以節省2秒

      2軌：PCB板實現正反翻版操作

      3軌：PCB板排出或者等待

雙軌功能
雙頭刻印功能：

       設備的雙頭刻印功能如下圖展示：

       PCB線路板從標記1處傳入到打標設備內部，在標記2處實現線路板A面的打標刻印，同時在標記3處實現線路板B面的打標刻印

雙頭刻印功能

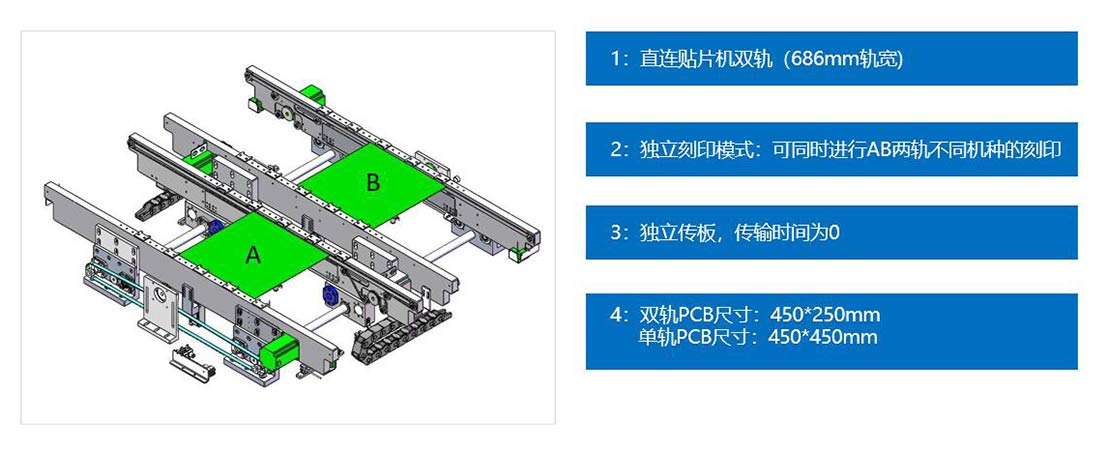

雙軌功能：

       PCB激光打標機的雙軌功能介紹：

       1. 直連貼片機雙軌（686mm軌道寬度）

       2. 獨立刻印模式：線路板可同時進行A面/B面兩軌不同機種的刻印

       3. 設備可以獨立傳輸線路板，傳輸時間為0秒

       4. 雙軌PCB尺寸：450*250mm；單軌PCB尺寸：450*450mm

雙軌功能

硬件結構

hardware structure
設備本體
高剛性橫梁機構

高剛性橫梁機構

全新設計的高剛性橫梁機構，確保鐳射頭能夠?qū)崿F(xiàn)長時間高精度，高穩定性運轉

精密設備的基礎

精密設備的基礎

PCB激光打標機的高剛性一體制造機架有別于傳統拼接組裝式機架，一體式造型機架加工時由龍門加工中心一次加工成型，消除了組裝式常遇到的累計誤差，精度高/剛性更好。為設備長時間運行提供有力保障，剛性比傳統拼接式機架高50%以上，結構精度達 20μm，使用壽命長達12年。

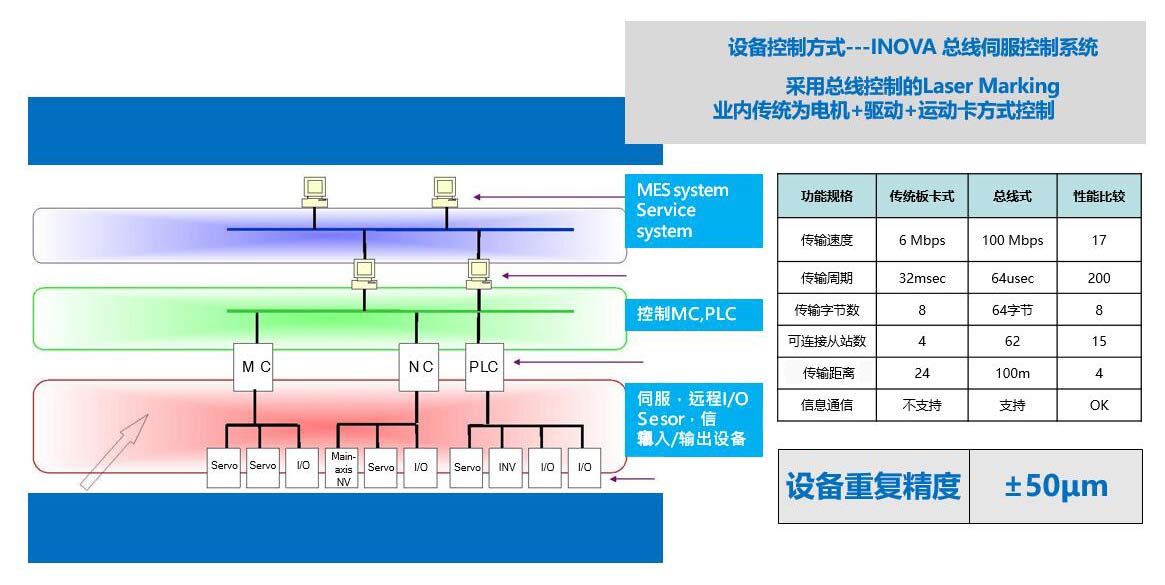

控制結構：

       PCB激光打標機先進的設備控制方式：INOVA 總線伺服控制系統，國內首先采用總線控制的Laser Marking  業內傳統為電機+驅動+運動卡方式控制

控制結構

軟件結構

software structure
  • 1 條碼檢測功能

    讀取刻印數據并且予以核對。裝載了能對從條碼/二維碼的刻印到讀取的一連串動作實施控制的功能。能利用讀取器(圖像處理器)讀取激光打標機刻印的條碼/二維碼，然后與原始數據相核對，以此確認刻印是否正確。有助于防止出現刻印錯誤產品的流出。

  • 2 可定制化MES功能

    直接將激光打標機與讀碼器加以連接，然后讀入在生產指示書等上所記載條碼/二維碼的數據。將數據與ERP/MES/MIS系統進行互聯。

  • 3 常用MES系統對接方式

    MES系統服務器提供碼內容；
    鐳雕機根據獲取到的內容鐳射，鐳雕機獲取碼的方式如下：
    WebService： 服務器提供WebService地址，下載接口，下載回傳指令，上傳接口，上傳回傳指令，服務器異常信息獲取等；
    TXT文件導入：服務器做好txt文件，文件內容包含碼的內容及格式，鐳雕機導入文件后依據格式分解出碼內容鐳雕；
    調用DLL：服務器提供DLL，相關接口及指令；
    SocketClient： 服務器提供IP地址，端口，下載指令，碼形式及內容。不推薦，相比WebService功能類似但較繁瑣；
    客戶無MES服務器，客戶提供碼內容的編制格式，我司IT人員根據客戶要求開發編碼界面，碼內容會根據操作人員的界面設定自動生成，然后依次鐳射。

主要參數

main parameter

  • 設備寬度

    430/725/1000/1200mm 白 色

    設備重量

    350/480/650/850KG

    激光單元

    CO2/GR/FIBER/UV

    激光器品牌

    Access/新銳/光波/IPG

    激光波長

    10.6μm/1064nm/532nm/355nm

    激光等級

    Class4

    激光點徑

    0.11/0.15/0.07/0.06mm

    激光功率

    5W/7w/10W/20W

    激光可變光焦

    2D激光

    冷卻方式

    風冷/水冷

    運動方式

    Laser移動

    刻印方式

    單面刻印/雙面刻印

    雙面刻印

    支持上下雙頭同時刻印

    基板尺寸（L*W）

    150mm~650mm

    條碼最小刻印

    1*1mm

    激光照射范圍

    50mm~150mm

    重復定位精度

    ±0.05mm

    定位類型

    CCD+MARK

    條碼檢測系統

    CCD在線檢測

    工作高度

    900±50mm

    刻印文字

    英文大寫、英文小寫、數字、片假名、平假名、漢子、符號

    刻印一維碼

    CODE39、CODE128、ITF、NW-7、JAN(EAN)/UPC

    刻印二維碼

    QR碼、微型QR碼、iQR碼、數據矩陣、GS1數據矩陣、PDF417

    刻印圖形數據

    VEC、DXF、BMP、JPG、JPEG、JPE、JFIF、HGL、PGL、PLT

    煙霧處理方式

    自動煙霧凈化系統

    軟件界面

    中英文雙界面，操作便捷，三級管理菜單

    防呆功能

    PCB反向/反面/錯料等手動掃描識別

    選擇性雕刻

    識別BadMark、不良板自動跳過

    系統連接功能

    可連接SHOPFLOW,MES,IMS,PMS等管理系統

    刻印角度

    0-360°

    輸入電壓

    AC220V 50/60Hz

    氣壓源

    ≥0.5MPa

    環境要求

    5~40°，30~80Rh

    設備功率

    2.5KW

    設備開機預熱時間

    無
